Erweiterungsmöglichkeiten zur spezialisierten Zustandsüberwachung oder Funktionserweiterung
Herstellerunabhängig mit anderen Systemen kombinierbar
Maximale Performance auf kleinstem Bauraum
einfach. machen. plug & play.

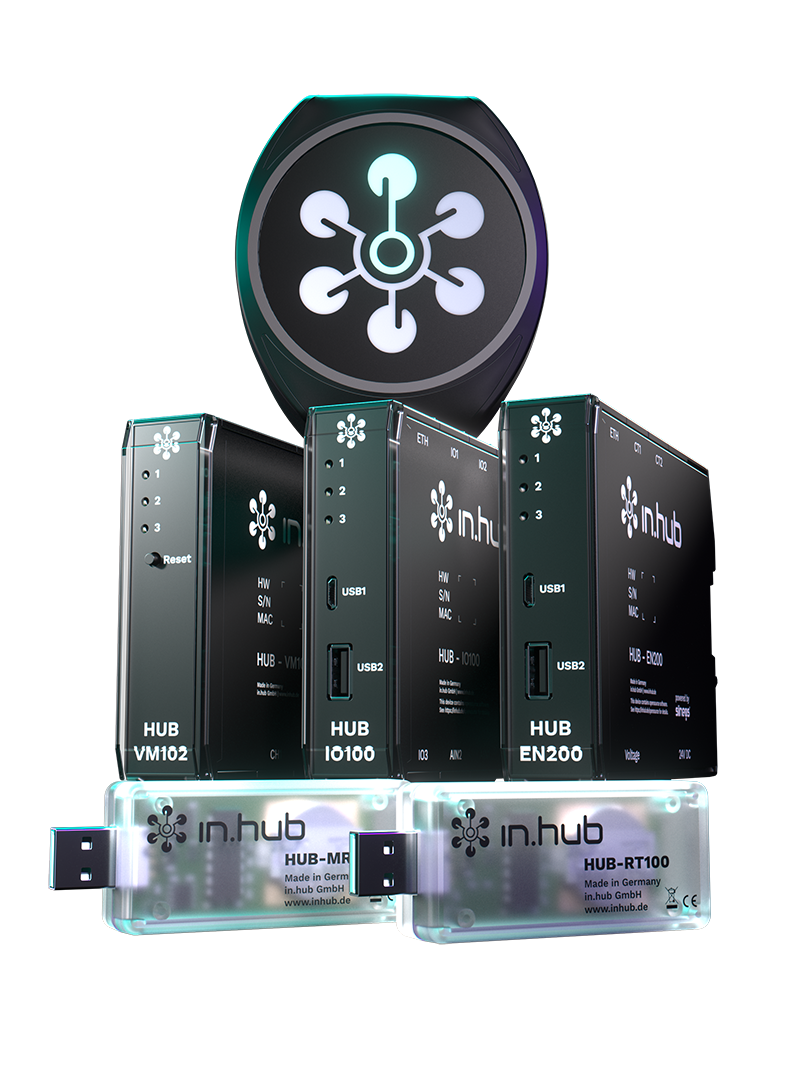

in.hub IoT Module
Spezialmodule von in.hub - maximale Performance auf kleinstem Raum
Mit den in.hub IIoT-Modulen kannst du dir problemlos und ohne zusätzlichen Aufwand deine individuelle Zustandsüberwachung konfigurieren oder dein Gateway um einzelne Features erweitern. Entweder du kombinierst die Module mit den bereits vorhandenen in.hub-Geräten oder du nutzt sie herstellerunabhängig als Stand-Alone ohne Gateway mit anderen Systemen. Der Mehrwert bleibt derselbe: Du erhältst gezielte Rückschlüsse zu den Funktions- und Prozessparametern deiner Maschine und Anlagen. Oder wenn du in einer Region arbeitest, wo Stromausfälle an der Tagesordnung sind, kannst du unsere Module und Gateways ganz einfach um eine Echtzeituhr ergänzen.
Spezifikationen der Module

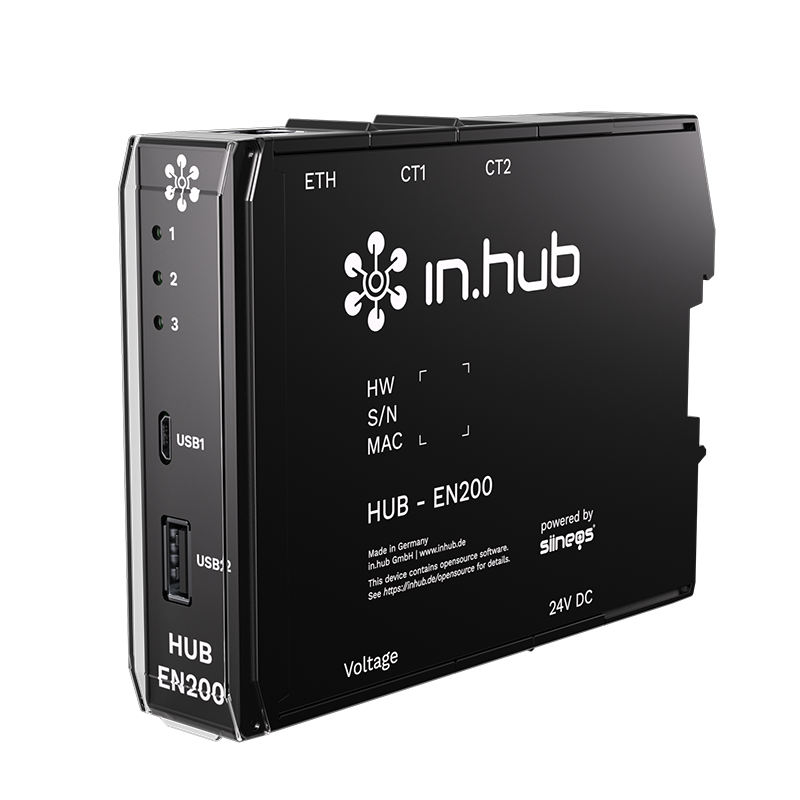

HUB-EN200

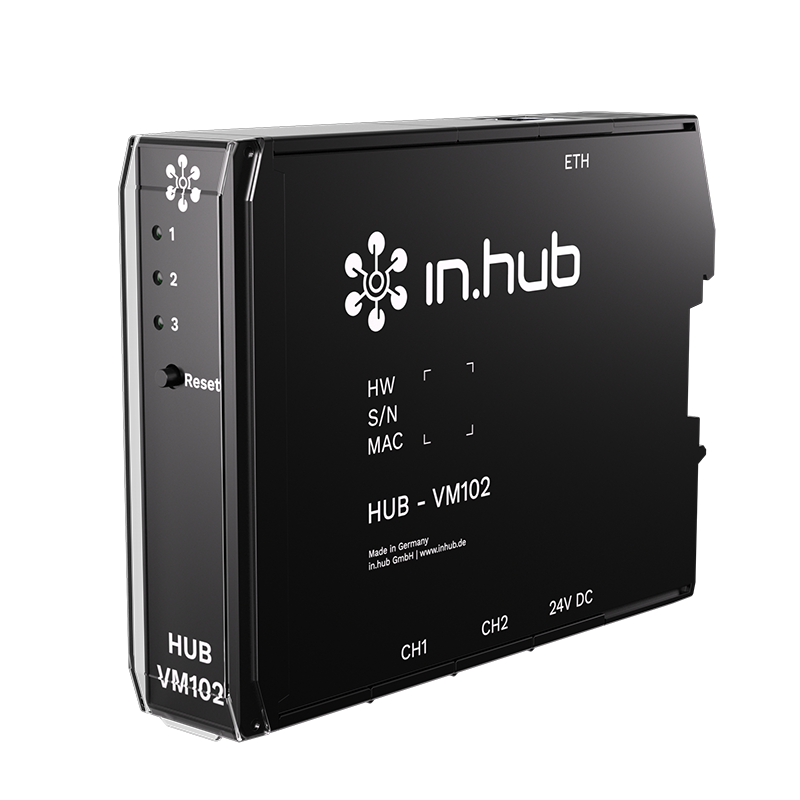

HUB-VM102

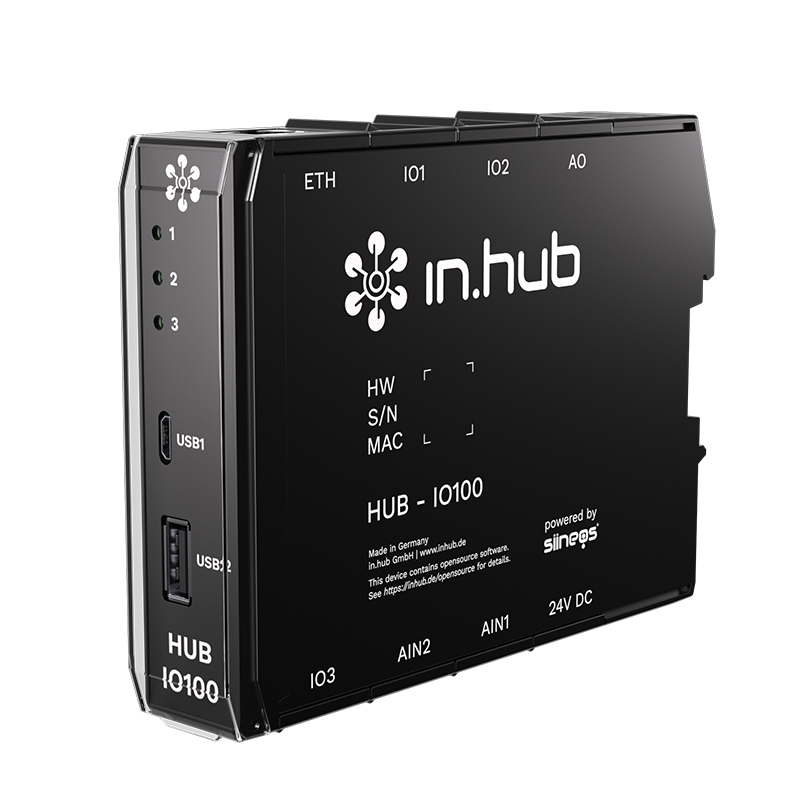

HUB-IO100
Prozessor
NXP® i.MX 7 Dual 2x Arm®Cortex®-A7
Speicher
RAM: 1 GBD DDR3L 32 Bit Flash: 4 GB eMMC
Stromversorgung
24 V ± 10 %
Schnittstellen
3 x Spannungseingänge 1~ o. 3~, 230 V / 400 V, 1 x N-Leiter 50 oder 60 Hz Netzfrequenz 4 x AC-Stromsensoren 0,1 A bis 600 A, Ethernet 1 x 100 Mbit/s, USB-Host 1 x USB2.0 Typ Micro-B, USB-Device 1 x USB2.0 Typ-A
HMI
Status LEDs, interner Webserver über siineos
Temperaturbereich
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
Maße
125 mm x 110 mm x 25 mm
Schutzklasse
IP20
Status
in Serie
Arm®Cortex-M4 @ 216 MHz 32 Bit
RAM: 358 kB + 128 MB schneller RAM /
externer RAM 16 MB; Flash: 1 MB
24 V ± 10 %
2 digital-IN für Trigger und Drehzahl, Ethernet 1 x 100 Mbit/s,2 x IEPE für Schwingungs- und Akustiksensoren
Frequenzbereich: 0,5 ... 10 kHz synchrone Datenerfassung beider Messkanäle
Status LEDs, interner Webserver über siineos
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
132 mm x 110 mm x 25 mm
IP20
in Serie
CPU: NXP® i.MX6 ULL Single 1 x Arm®Cortex®-A7 @ 800 MHz 32 Bit
RAM: 256 MB DDR3L (16 Bit) Flash: 512 MB
24 V ± 10 %
12 x digital-IN - 6 x digital-OUT, 6 x analog-IN; 2 x analog-OUT, 1 x 100 Mbit/s, 1 x USB2.0 Typ Micro-B, 1 x USB2.0 Typ-A, optional USB-Modul (433MBit/s 5GHz, 200MBit/s 2,4GHz), optional 4G LTE Industrie USB-Modem EU / NA
Status LEDs, interner Webserver über siineos
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
139 mm x 100 mm x 25 mm
IP20
in Serie

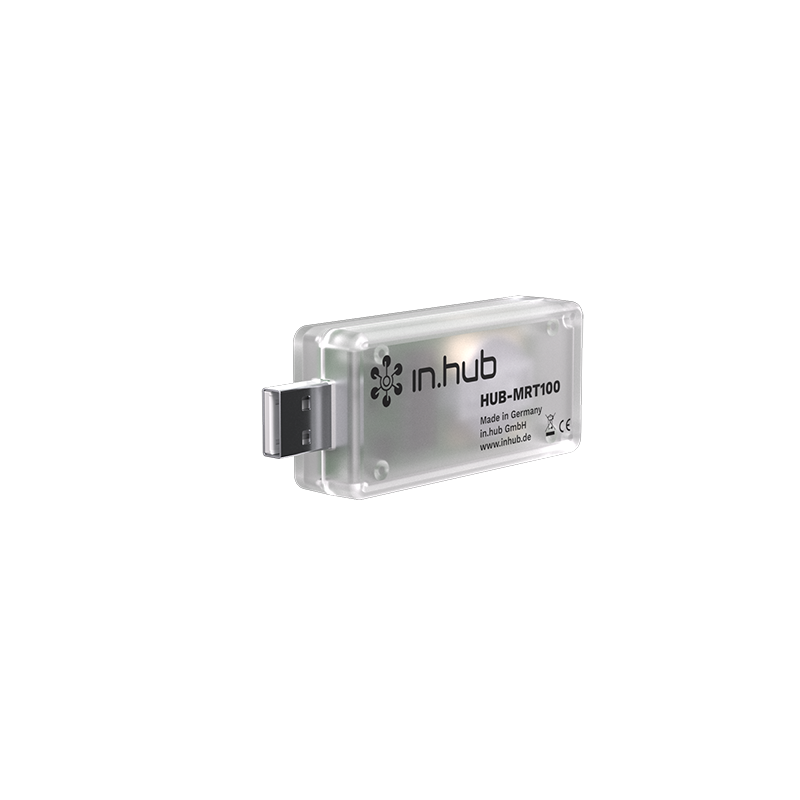

HUB-RT100-HUB-MRT100
Prozessor
-
Speicher
F-RAM: 1 Mbit (128 K × 8) ; 10^14 Schreib- und Lesezyklen
Stromversorgung
4,75 - 5,25 V DC
Schnittstellen
-
HMI
Steckkontakt USB-A
Temperaturbereich
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
Maße
65 mm x 30 mm x 15,5 mm; 77,2 mm x 30 mm x 15,5 mm inkl. Stecker
Schutzklasse
-
Status
in Serie
Anwendungen für Module
- Stromüberwachung
- Energiemanagement
- Produktivitätsüberwachung
- Verschleißerkennung
- Predictive Maintenance
- Qualitätssicherung
- Korrosionsmessung der Atmosphäre
- Signalaufbereitung
- Echtzeituhr
- Prozessdatenspeicherung
Features der Module
- Kompatibel mit unseren Standardgateways
- Anbindung ganz einfach über den rückseitigen Backplane-Bus-Stecker oder über den USB-Anschluss
- Einige Module sind auch netzwerkfähig
- Vereinzelt dezentral Einbindung möglich
- Ausgewählte Geräte stand-alone ohne in.hub-Gateways nutzbar
